MicroModelator Plugins

Здесь находиться описание трех плагинов MicroModelator.
После скачивания (см. раздел "Файлы"), просто поместите их в папку Tools/ рабочей директории MicroModelator.

Плагин USM_Font

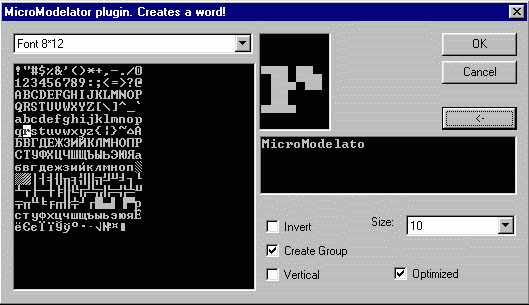

Этот плагин позволяет использовать полигональные сетки - слова. При запуске плагина появиться окно, в котором предлагается выбор из 5 растровых шрифтов.
Щелчками мыши на нужных символах, занесите их в стоку - результат и жмите OK. Все готово.
Осталось поговорить о флагах :

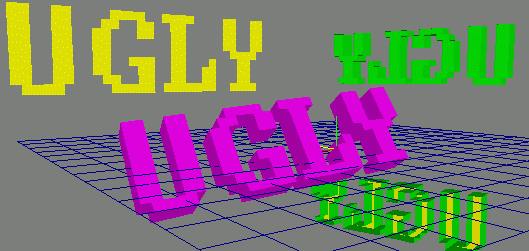

1) Invert - при включенном флаге делается не сетка букв, а сетка их дополнений (1,2)
2) Create Group - созданная сетка будет принадлежать новой группе (однако, в версии 1.3.1 это будет выглядеть весьма странно из-за ошибки в передаче плагину данных о группах).
3) Vertical - буквы распологаются по вертикали
4) Oprimize - при отключенном (3) флаге буквы просто составляются из "квадратиков", при включенном - производится некоторая оптимизация (4)
Комбобокс указывает размер "клетки" создаваемой сетки букв.

Плагин USM_Shift
Этот плагин "вытягивает" грани выделенной группы полигонов, создавая кромку. При этом, выделенная группа полигонов модет быть продублирована на конце кромки.
Так, например из плоских букв, полученных USM_Font, можно получить объемные буквы :

Плагин USM_ByFace
Это достаточно полезный плагин при создании сетки.

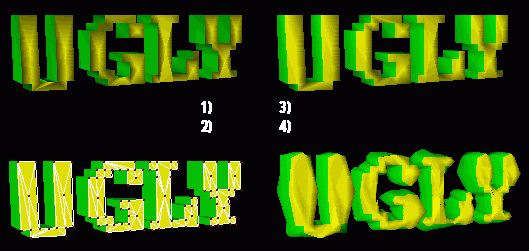

Дело в том, что при использовании большого числа функций (создание одиночных граней, использование плагинов, в т.ч. описанных выше), программа не заботится об ориентации граней - она просто делает их видимыми с обеих сторон. В итоге, например при создании нормалей у объемных букв (1) мы получаем очень странную картину (в придачу к тому, что происходит отрисовка невидимых, т.е. смотрящих "внутрь" буквы граней). Это нехорошо.
Плагин USM_ByFace позволяет выделив грани (2), которые заведомо правильно ориентированы, привести по цепочке все прилежащие грани к сходной оринтации (модель "обвалакивается ориентацией"), при этом двустороннесть граней уничтожается.
Применив плагин, снова построим нормали (3) - совсем друге дело! Можно смело применить, например, разбиение со сглаживанием (4).
